La ligne Montauban Molières

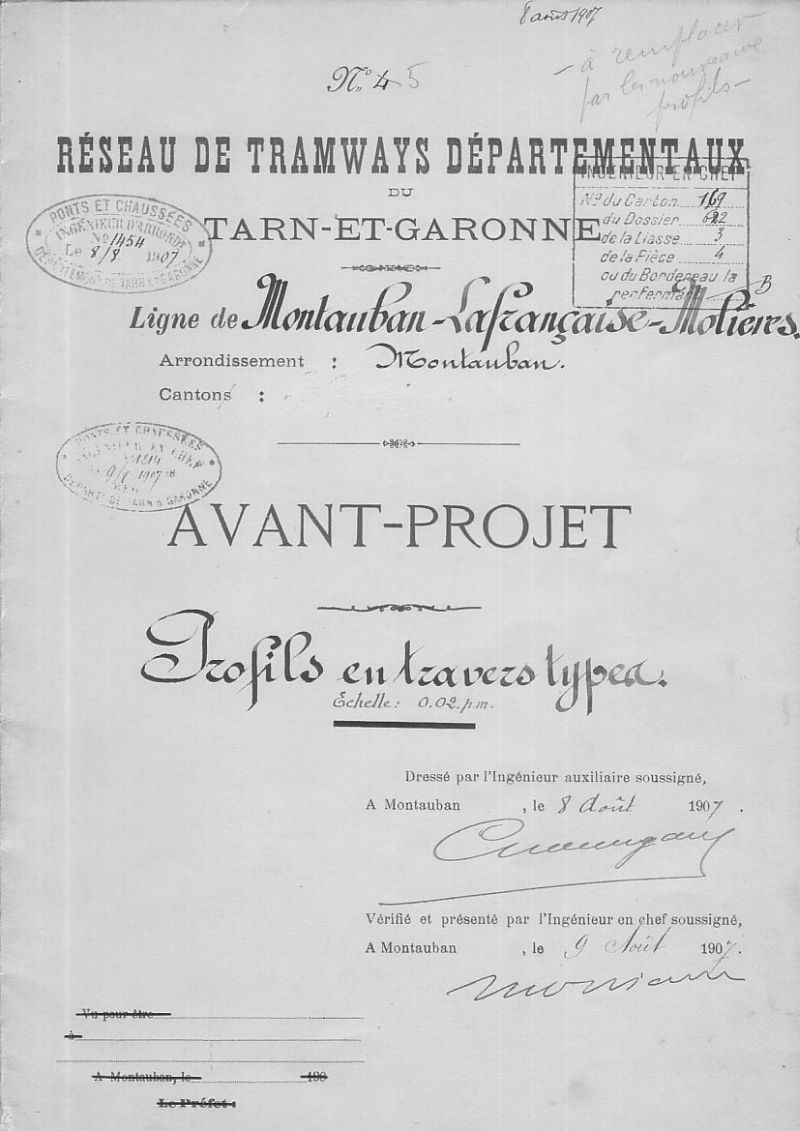

Avant-projet de 1906 : profils en travers types.

Ces documents détaillent minutieusement la manière d'insérer la circulation des tramways au milieu des voitures (attention ! nous sommes en 1906 et les ingénieurs des Ponts et Chaussées pensent sûrement aux voitures hippomobiles !).  Malheureusement ce type de reproduction a mal résisté au temps et certaines pages sont difficilement lisibles : il a été impossible de scanner convenablement certaines pages ; la photo retouchée rend mieux.

Pour voir un profil bien lisible cliquer sur la page, puis cliquer dans page précédente de votre navigateur.

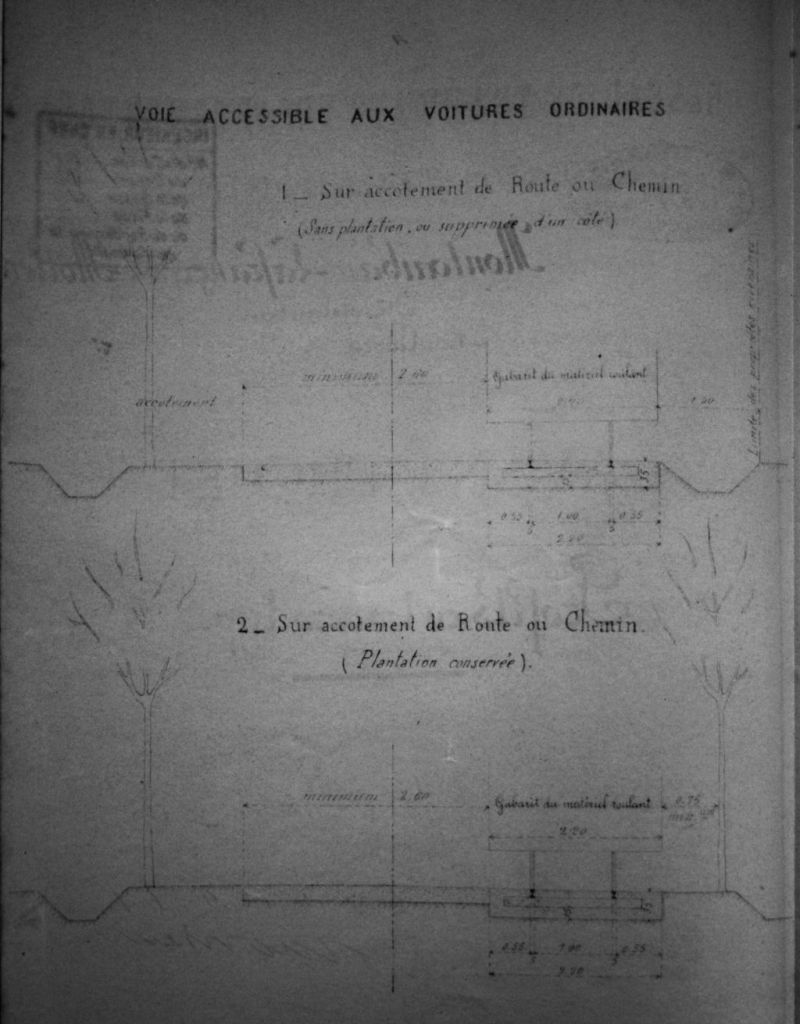

Sur accotement de chemin ou de route ordinaire, on conserve 2,60 m pour la circulation et 2,20m pour le tramway (maintenant ce serait un peu juste !)

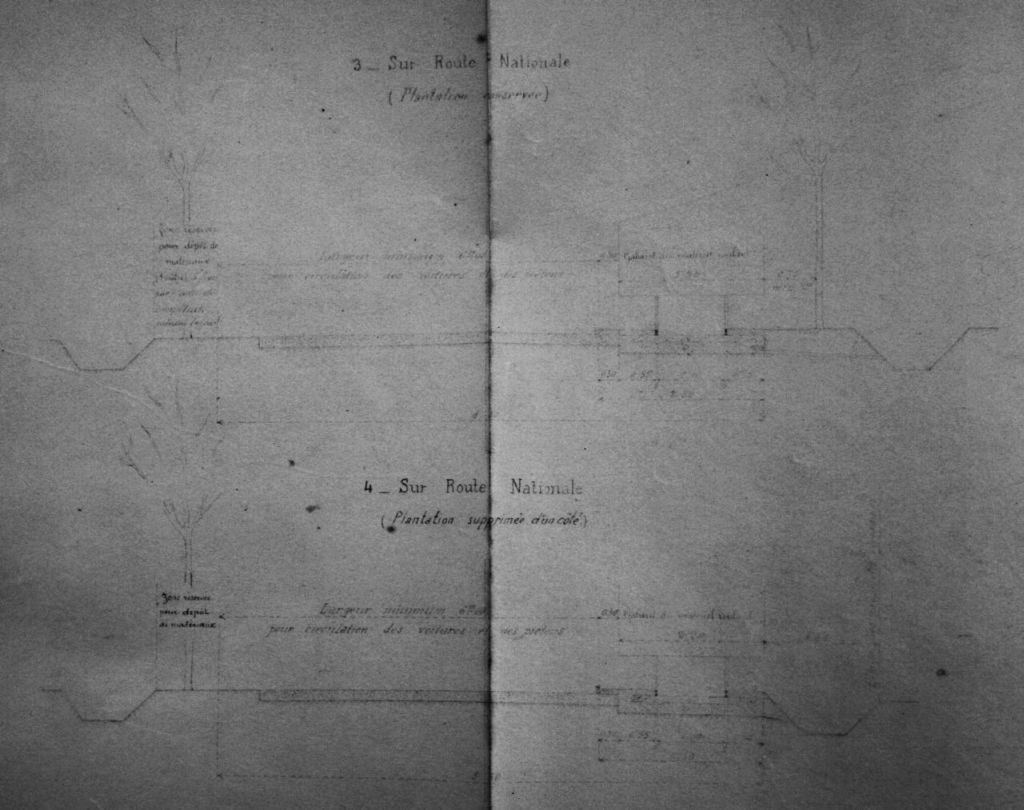

Sur route nationale, on est plus généreux, on garde 6,60 m.

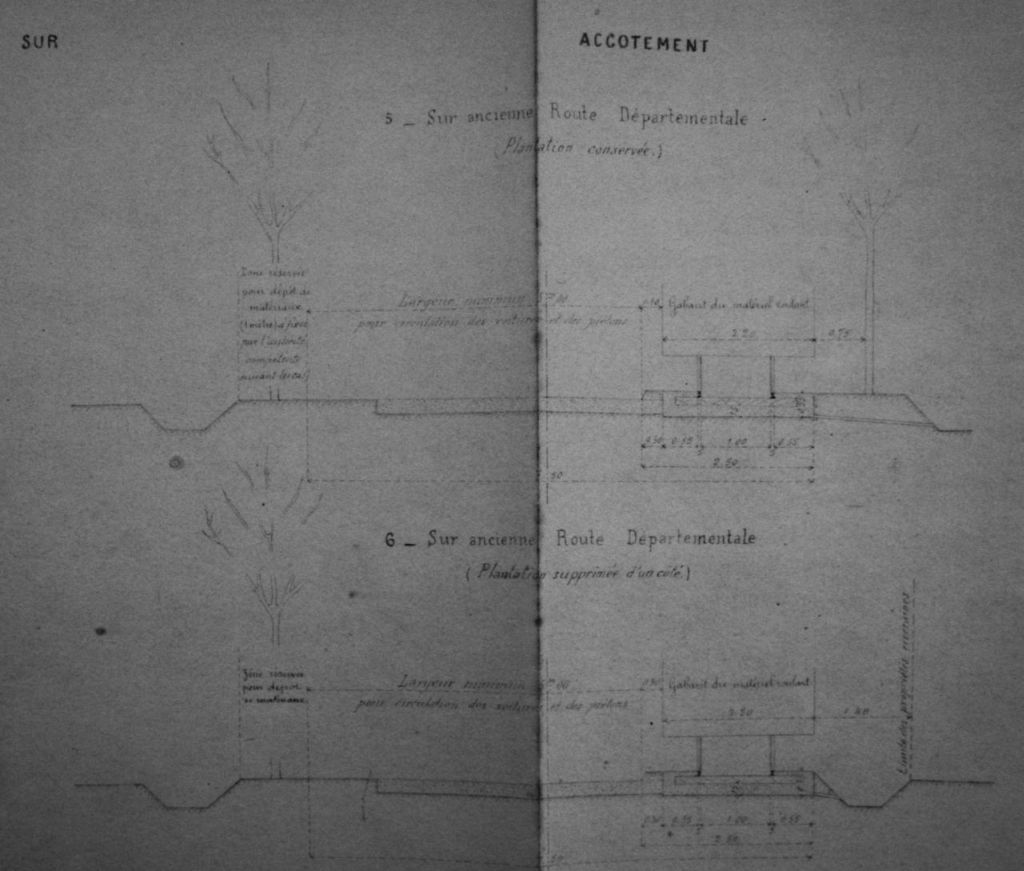

Même chose pour l'ancienne route départementale !

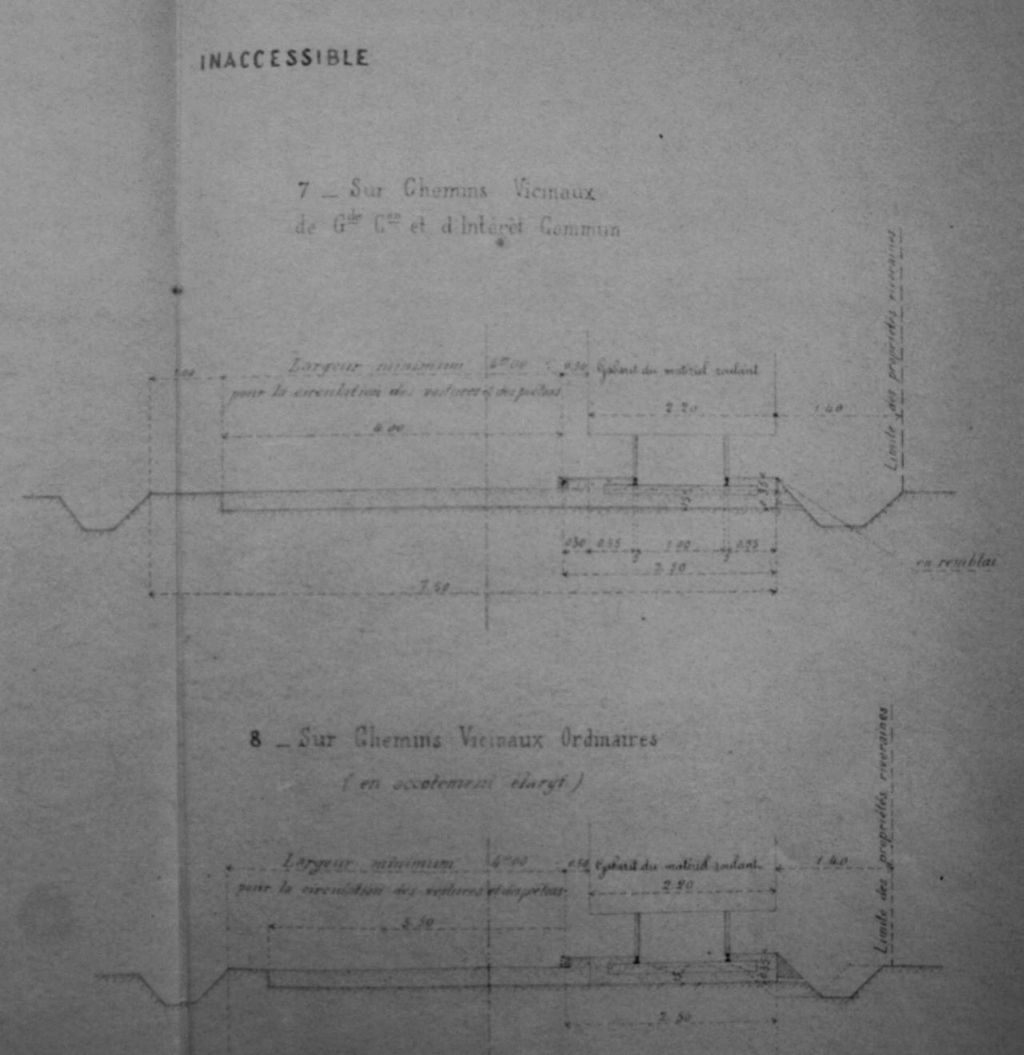

Relevons la minutie de l'étude : 4 m sur les chemins vicinaux ou de grande communication (remarquer la hiérachie complexe qui existait à cette époque)
Quand le tramway gagnait un peu d'indépendance....

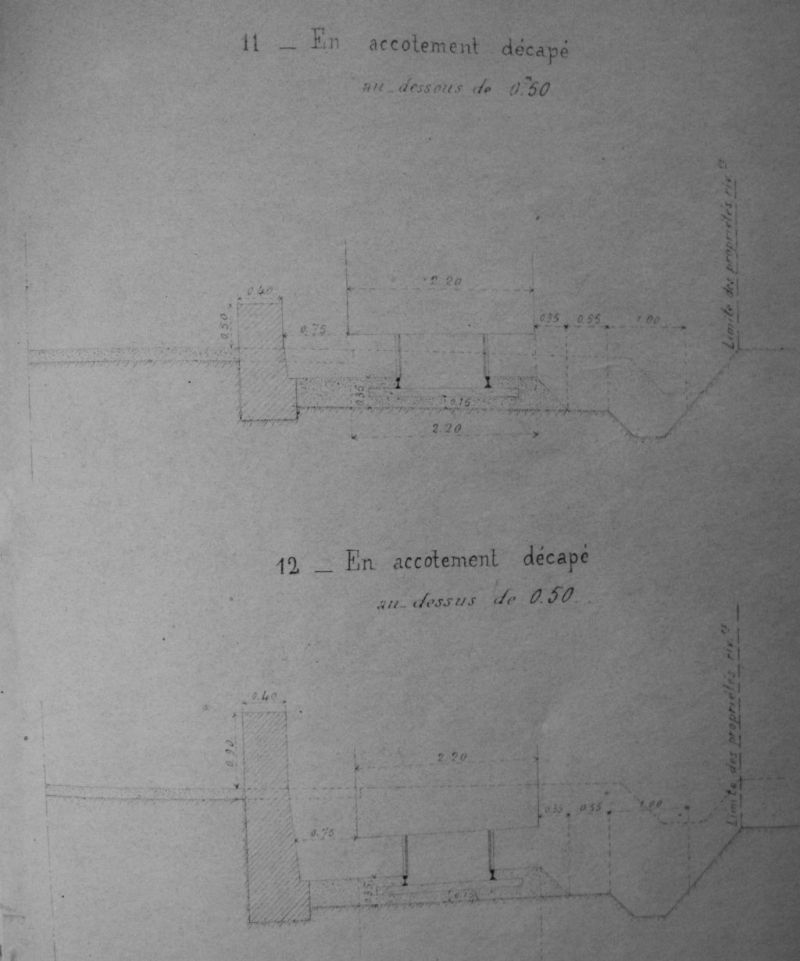

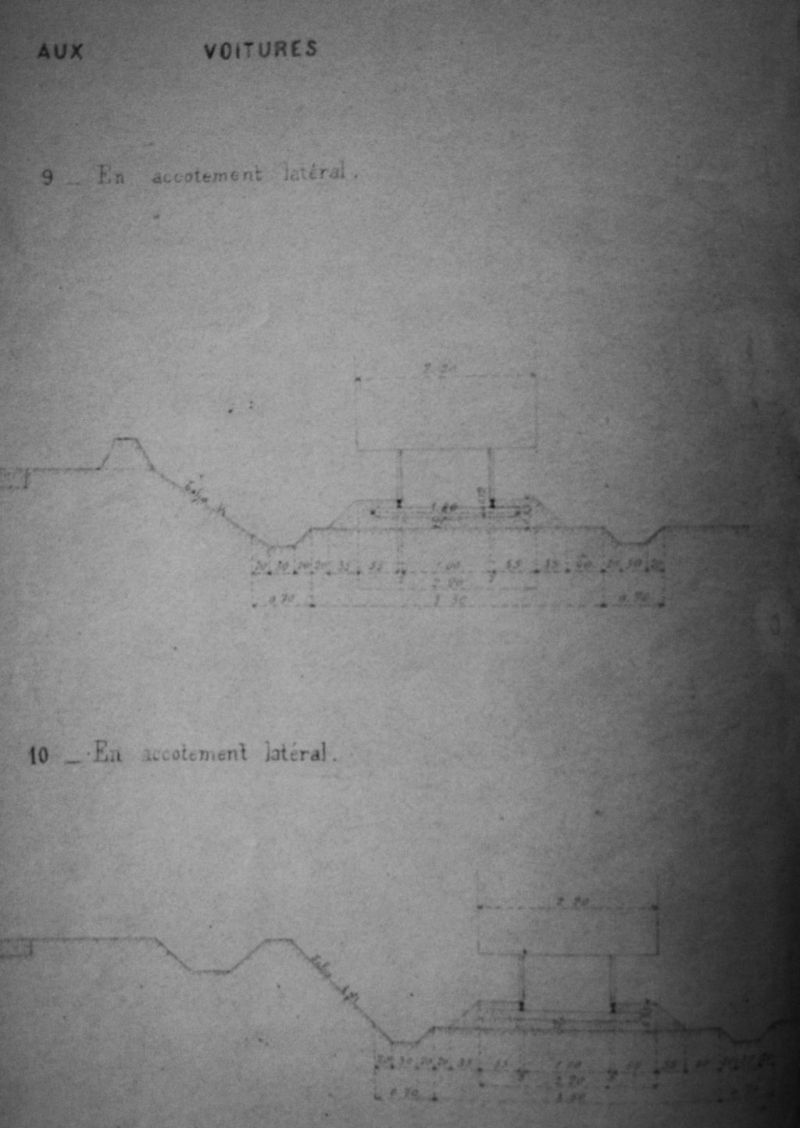

La construction d'un muret de protection, à hauteur variable suivant la profondeur, est requis si le tramway est plus bas que la route. Tout est marqué même la hauteur du ballast...

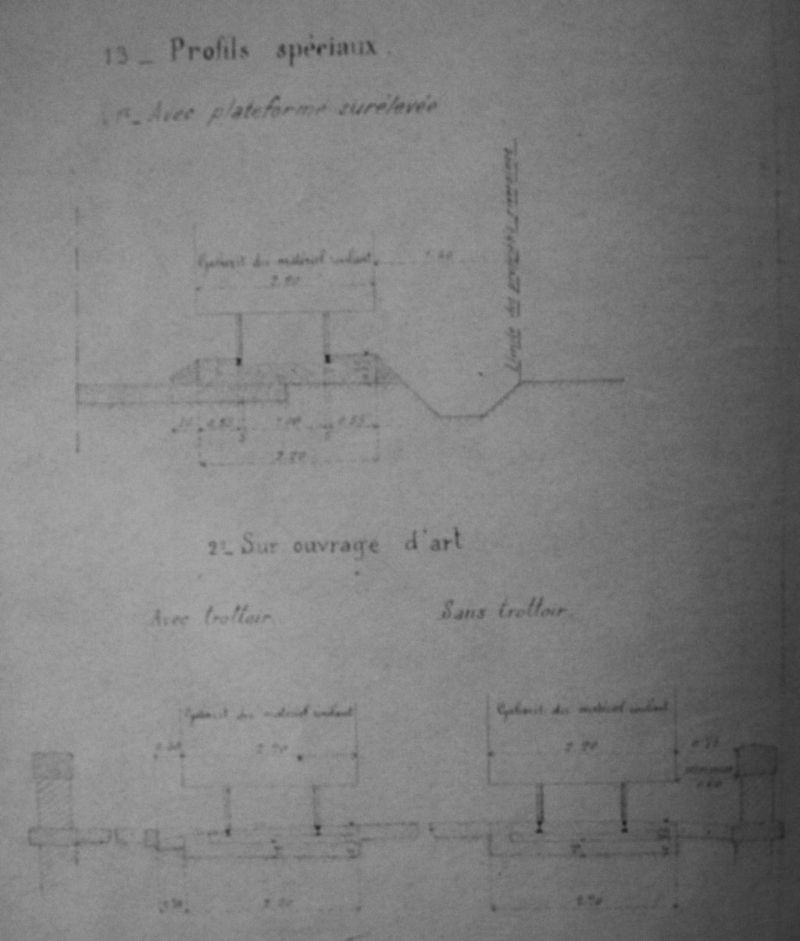

Tout est envisagé, le passage sur les ponts...

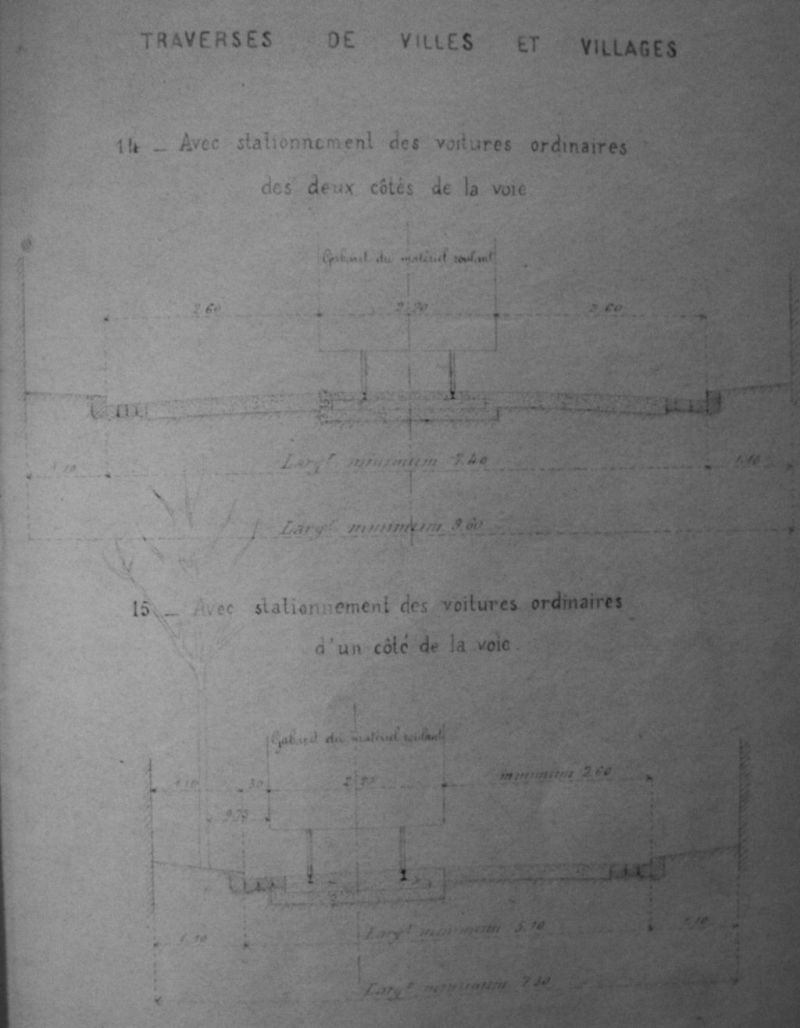

...la traversée des villes et villages.

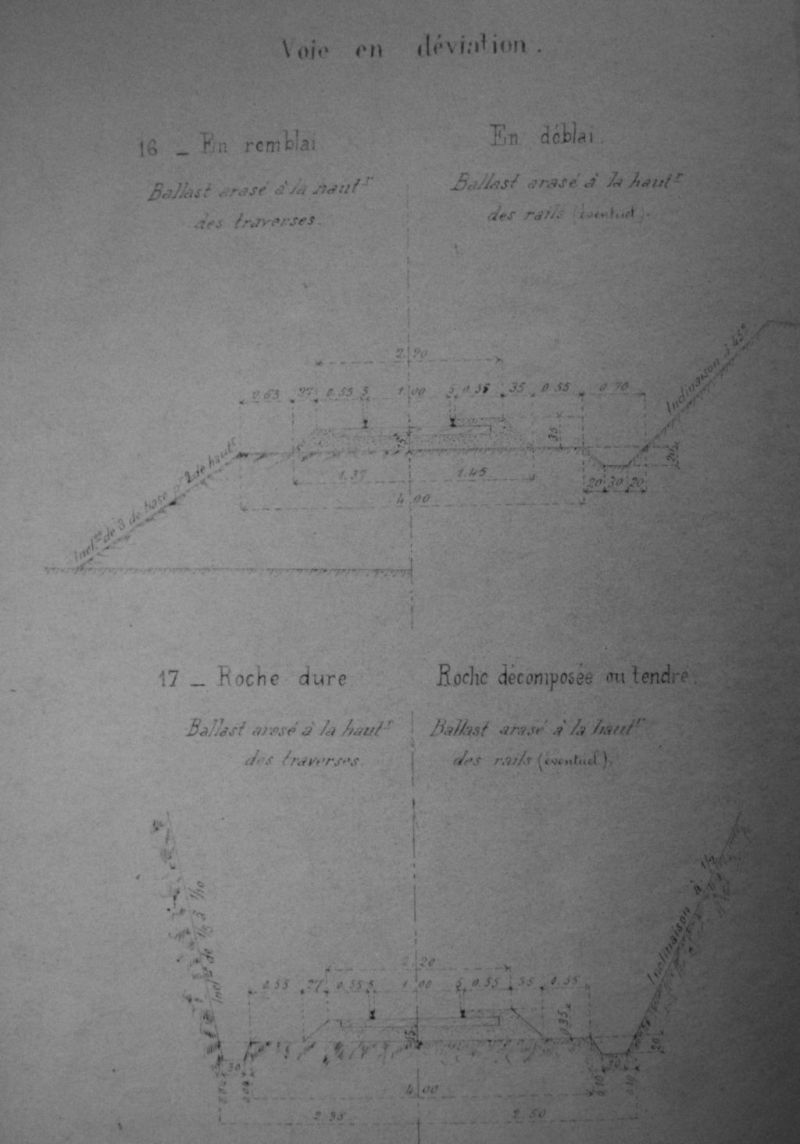

Enfin le cas rare sur Montauban-Molières, la plateforme est indépendante (ce qui fut beaucoup moins rare sur Valence-Montaigu).

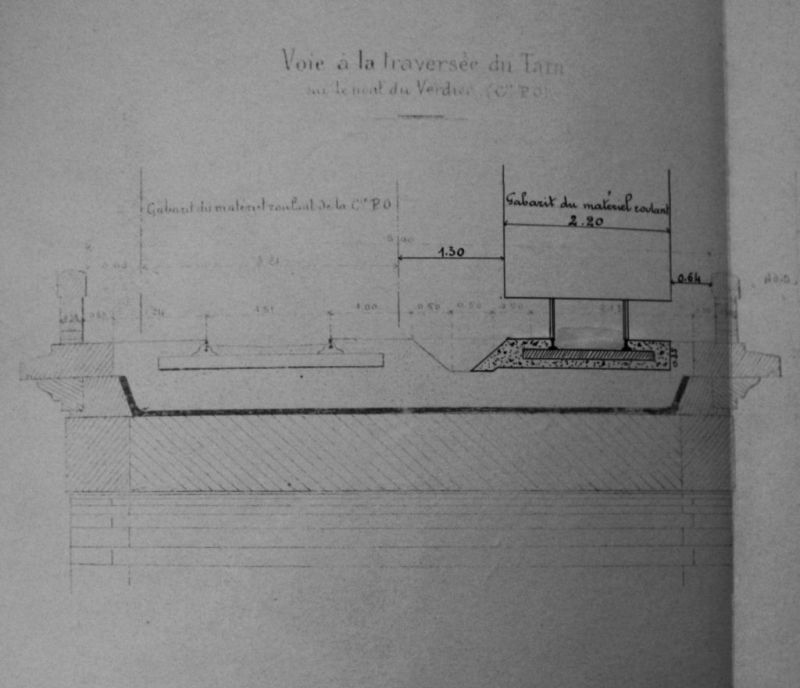

Enfin pour terminer, l'originalité de cette ligne, la traversée du Tarn en commun avec la ligne PO Montauban-Lexos. Je découvre ici la dénomination de ce pont (Pont du Verdier) oubliée à notre époque car lors de sa transformation récente pour supporter une rocade routière, ce nom n'a pas été cité.
